Exaustor para Churrasqueira Vent Rio
Exaustores para lareira, cozinha gourmet e churrasqueiras.

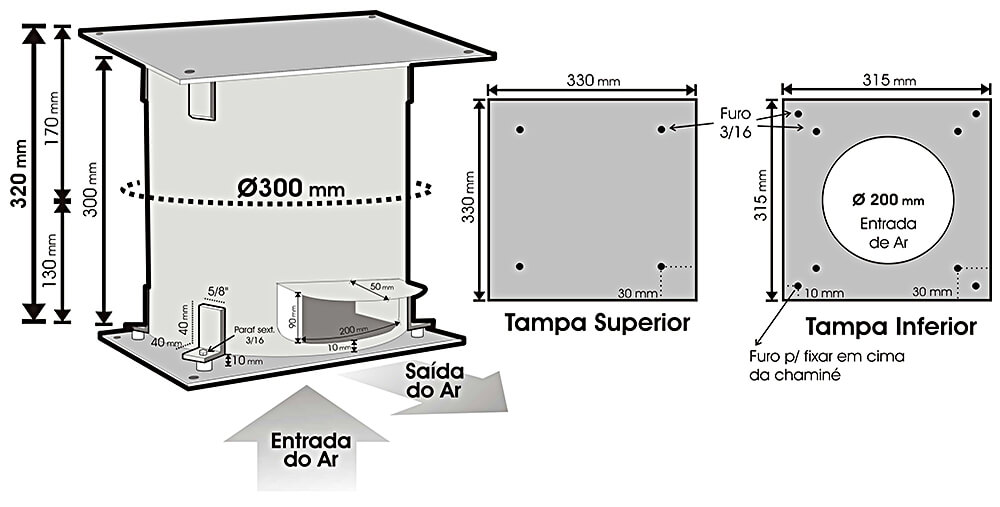

Medidas

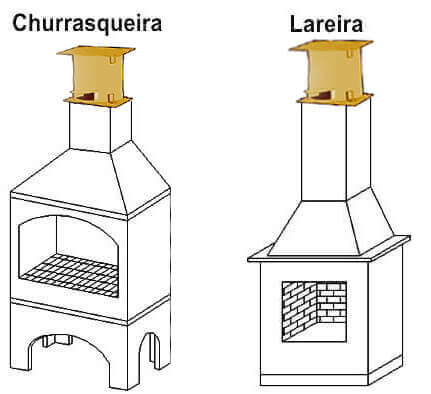

Formas de Utilização
Instalação
- A instalação deverá ser feita por um técnico.
- O exaustor deve ser fixado na saída da tubulação de exaustão
- A fixação deve ocorrer de forma que não haja vazamentos;
- A instalação elétrica deverá obedecer a norma NBR 5410;
- O exaustor deverá estar no mínimo 2m de distância da fonte de calor;
| Especificações Técnicas | [Os dados acima estão sujeitos a alterações sem prévio aviso] |
|---|---|
| Dados | Exaustor de Churrasqueira 300 mm |
| DADOS DO MOTOR | |
| Tipo de Motor | Blindado |
| Potência | 1/4 CV - 4 polos |
| Rotação | 1700 RPM |
| Tensão | Monofásico |
| Voltagem | 110 / 220 volts (especificar) |
| Corrente | 1,60 / 0,85 A |
| DADOS DO EXAUSTOR | |
| Tipo de Rotor | Siroco |
| Material | Aço Carbono |
| Vazão | 680m³/m |
| Pressão | 5 mmCA |
| Nível de Ruído | 75 dBa |
| DADOS DA EXTRUTURA | |
| Medidas do Conjunto | Diâmetro: 300 mm x Altura: 320 mm |
| Medida da Base de Fixação | 315 x 315 mm |
| Fixação | 4 furos de 3/16" nas extremidades |
| Entrada de Ar | Ø 200 mm |
| Saída de Ar | 200 x 90 cm (retangular) |
| Material | Aço Carbono |
| Acabamento | Bicromatizado |
| Cor | Amarelo metálico |
